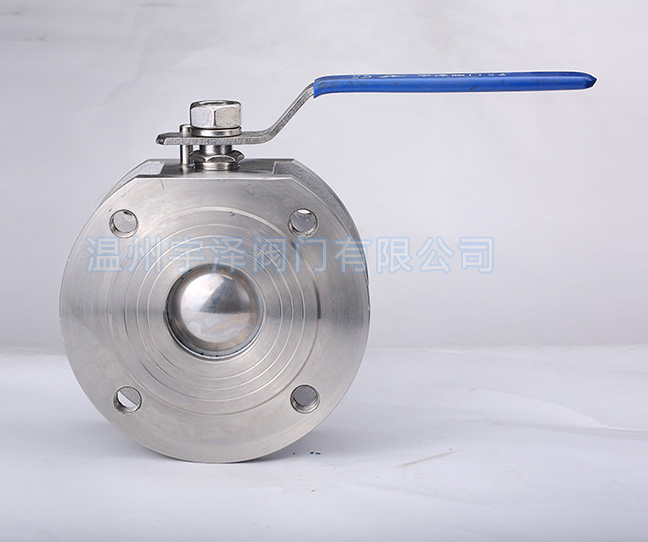

超薄型对夹式球阀
产品介绍
产品名称 超薄型对夹式球阀
产品型号
公称通径 DN15-200
压力范围 1.6-32MPa
阀体材质 铸钢丨不锈钢(304L/R、316L/R)

超薄型对夹式球阀

DYQ340H上装式球阀 ,包括有阀体、楔形球体、阀座、阀盖、阀杆,阀体的侧壁上设有开口向上的楔形球体安装孔,阀杆与楔形球体联动连接,在阀杆下部套设有弹簧,弹簧以楔形球体作为第一基座,以阀杆上所设的凸台作为另一基座,在阀杆的凸台的上端与阀盖之间设有密封件,在阀盖与阀体之间设有密封垫片,所述的密封件的截面为楔形,所述的凸台或阀盖上相应设有斜推面与密封件构成楔形密封配合,斜推面最好设置在凸台的上端面上,利用弹簧的弹力或者介质的压力使用于密封阀杆与阀盖间的截面为楔形的密封件与密封面构成楔形密封配合,利用斜楔原理使密封面更加紧密,密封效果更好。固定式设计,整体从阀体上部装入,阀杆与球连为一体,杜绝阀杆松动或脱出的可能。阀杆密封采用柔性石墨,中法兰采用柔性石墨或钢垫来实现密封。

阀座密封圈从阀体两边通道装入,两边加柔性石墨填料密封,在阀座台阶处设有弹簧。依压时,两边的预紧力依靠调整圈压迫弹簧来实现。压力升高时,介质进入阀座后部,使阀座压紧球体达到密封。

上装式球阀产品特点

A 、密封面具有较高的硬度,耐高温、高压、并在高温下能保持高硬度;

 B、中法兰采用抗张、抗压的垫片,增加抗温及耐腐蚀性能,延长使用寿命;

 C、上装式设计,易于对装在管线上的阀门进行检查、维修;

 D、设置90°开关带孔定位片,根据需要可加锁,防止误操作

上装式球阀适用范围:

CLASS150主要外型及连接尺寸表

Size

G

L

H1

H2

W

Weight

in

mm

mm

mm

mm

mm

kg

2

51

292

170

76

285

46

3

76

356

21

95

285

83

4

102

432

250

115

400

156

6

152

559

265

140

*400

256

8

203

660

355

172

*400

453

10

254

787

385

203

*600

622

12

305

838

400

242

*600

747

14

337

889

450

267

*600

959

16

387

991

510

299

*600

1220

18

438

1092

565

318

*600

1640

20

489

1194

620

349

*600

2118

24

591

1397

680

407

*700

2950

CLASS300主要外型及连接尺寸表

Size

G

L

H1

H2

W

Weight

mm

mm

mm

mm

mm

mm

kg

2

51

292

170

83

285

49

3

76

356

21

105

285

87

4

102

432

250

127

400

164

6

152

559

265

159

*400

272

8

203

660

355

191

*500

479

10

254

787

385

777

*600

657

12

305

838

400

261

*600

783

14

337

889

450

292

*600

1007

16

387

991

510

324

*600

1281

18

438

1092

565

256

*700

1722

20

489

1194

620

388

*700

9994

24

591

1397

680

457

*760

3100

CLASS 600主要外型及连接尺寸表

NPS

A

A1

A2

W

H

B

2″

292

295

292

350

150

50

3″

356

359

356

400

188

76

4″

432

435

432

400

230

100

6″

559

562

559

500

300

150

8″

660

664

660

600

430

201

10″

787

791

787

600

445

252

12″

838

841

838

600

530

305

CLASS900主要外型及连接尺寸表

NPS

A

A1

A2

W

H

B

2″

368

371

368

450

165

49

3″

381

384

381

500

200

74

4″

457

460

457

500

250

100

6″

610

613

610

600

320

150

8″

737

740

737

600

460

201

10″

838

841

838

600

475

252

12″

965

968

965

600

560

303

CLASS1500主要外型及连接尺寸表

NPS

A

A1

A2

W

H

B

2″

368

371

368

500

175

49

3″

470

473

470

600

200

74

4″

546

549

546

600

250

100

6″

705

711

705

600

460

144

8″

832

841

832

600

470

192

10″

991

1000

991

600

485

239

12″

1130

1146

1130

600

570

287
