气动高压球阀的特性工作原理以及相关技术参数

发布时间：2016-03-19 浏览：次

气动高压球阀的特性工作原理以及相关技术参数介绍，对于高压球阀并不了解的朋友，请仔细看下哦。今天，小编与大家分享的是Q611N-320C气动高压球阀，该球阀分为气动内螺纹高压球阀和气动焊接高压球阀。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。台臣阀门气动高压球阀按其密封性能分为金属密封与软密封。气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动高压球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动内螺纹高压球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

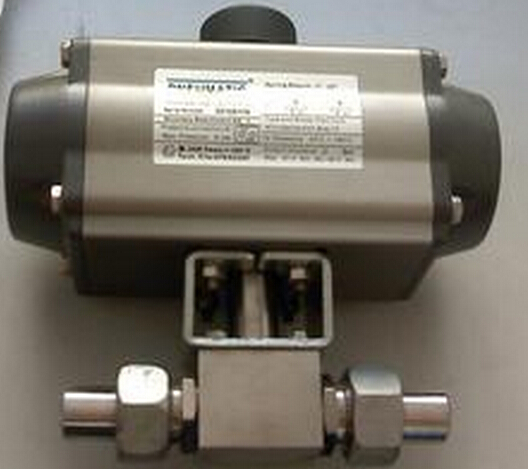

气动高压球阀

气动高压球阀技术参数：

公称通径：DN(mm)15-100、1/2”-4”

阀体形式：整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)；

公称压力：PN16.0-25.0 MPa；ANSI 150-900LB；

连接形式：法兰式、焊接式、螺纹式；

密封填料：V型聚四氟乙烯填料、柔性石墨填料等；

阀芯形式：O型球体阀芯；

流量特性：近似快开特性；

动作范围：0～90°、0～360°；

泄露量Q 按GB/T4213-92，小于额定KV0.01%；

基本误差：带定位器：小于全行程的±2%；

配置执行机构：GT、AT、ST、SR系列单双作用气动执行器；

控制方式：开关两位控制能、4～20mA模拟量信号控制；

供气压力：0.4～0.7MPa；

气源接口：G1/4"、G1/8"、G3/8"、G1/2"；

环境温度：-30～+70℃

作用形式：单作用执行机构、双作用执行机构

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

驱动压缩空气4～7bar(可带手轮)

阀体材质 A105、不锈钢316L、316、304、304L
